Minden ami fogasszíjhajtás

2022.09.11
Fogasszíjtárcsa és fogasszíj ismertető

A szíjhajtás forgó tengelyek közötti energiaátvitel egyik legelterjedtebb módja. A tengelyekre egy-egy tárcsát erősítenek, a szíjtárcsákon végtelenített szíjat vezetnek át, mely a tárcsákra ráfeszül. A nyomatékot és a forgó mozgást a szíj súrlódásának segítségével visszük át egyik tengelyről a másikra.

Manapság számos területen alkalmaznak fogasszíjhajtást. Ez a megoldás ellentétben az ékszíjhajtással, nem surlodás segítségével viszik át a nyomatékot. A kapcsolódó szíjhajtásokkal, pontos szinkronhajtást tesznek lehetővé, megtartva ugyanakkor az ékszíjhajtás számos előnyét mint az: egyszerű kezelhetőség, gyors és egyszerű szerelés, halk működés, rezgéselnyelő funkció. Ilyen szíjat használnak az autóiparban vezérműtengelyek meghajtására, kiváltva a régebbi lánchajtást. Anyagát tekintve gyakran olajnak és vegyianyagnak ellenállónak kell lenni.

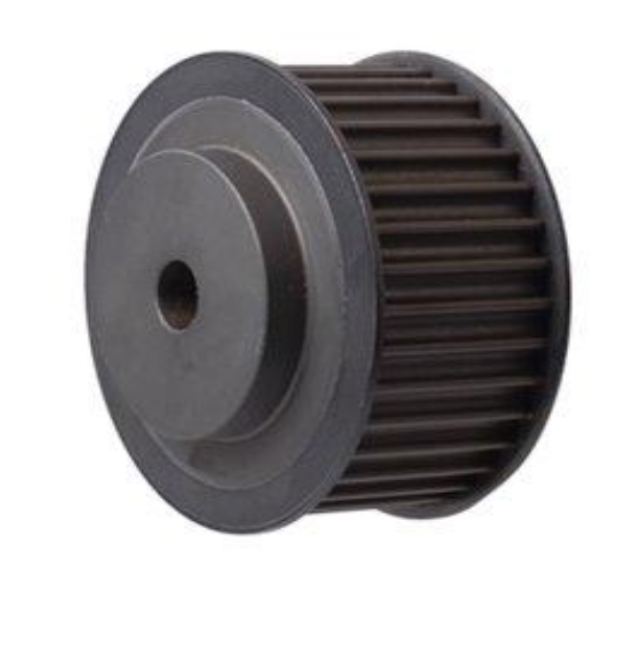

fogasszíjtárcsák és fogasrudak alkalmazásával csúszásmentes hajtások érhetőek el. Fogasszíjtárcsák készülhetnek metrikus vagy collos profillal, előfúrt vagy szorítós kivitelben. A fogasszíjtárcsák típustól függően készülhetnek alumíniumból, acélból vagy öntöttvasból. Bizonyos esetekben a fogasszíjtárcsák felületkezelve vannak.

Metrikus osztású fogasszíjtárcsa profilok:

  • HTD-3M profilú előfúrt fogasszíjtárcsa
  • HTD-5M profilú előfúrt fogasszíjtárcsa
  • HTD-8M profilú előfúrt fogasszíjtárcsa
  • HTD-14M profilú előfúrt fogasszíjtárcsa
  • STD-8M profilú előfúrt fogasszíjtárcsa
  • STD-14M profilú előfúrt fogasszíjtárcsa
  • T2.5 profilú előfúrt fogasszíjtárcsa
  • T5 profilú előfúrt fogasszíjtárcsa
  • T10 profilú előfúrt fogasszíjtárcsa
  • AT5 profilú előfúrt fogasszíjtárcsa
  • AT10 profilú előfúrt fogasszíjtárcsa
  • AT20 profilú előfúrt fogasszíjtárcsa
  • HTD-5M profilú kúpos szorítós fogasszíjtárcsa
  • HTD-8M profilú kúpos szorítós fogasszíjtárcsa
  • HTD-14M profilú kúpos szorítós fogasszíjtárcsa
  • STD-8M profilú kúpos szorítós fogasszíjtárcsa
  • STD-14M profilú kúpos szorítós fogasszíjtárcsa

Collos osztású fogasszíjtárcsa profilok:

  • MXL profilú előfúrt fogasszíjtárcsa
  • XL profilú előfúrt fogasszíjtárcsa
  • L profilú előfúrt fogasszíjtárcsa
  • H profilú előfúrt fogasszíjtárcsa
  • XH profilú előfúrt fogasszíjtárcsa
  • XXH profilú előfúrt fogasszíjtárcsa

    Ezek a profilok elérhetőek szorítós kivitelben is.
